Servocomandi

Joystick idraulici, elettrici e pneumatici; pedali idraulici ed elettrici; unità di alimentazione idrauliche; elettronica di regolazione; radiocomandi; blocchi di  pilotaggio elettroidraulici proporzionali; impugnature cilindriche ed ergonomiche multifunzione; pulsantiere, plance di comando, braccioli porta‐joystick e  marsupi a tracolla.

Che categoria cerchi?

Seleziona la famiglia di prodotti che ti serve per vedere nel dettaglio le caratteristiche tecniche che fanno al caso tuo.

SERVOCOMANDI IDRAULICI ED ELETTRICI

Descrizone servocomandi idraulici ed elettrici

Joystick idraulici JH4

Joystick idraulico biasse; corpo monoblocco in ghisa, pressione max. in ingresso 100 bar, pressione max. ridotta 60 bar; ampia scelta di curve di regolazione lineari o spezzate, con e senza step; blocco valvole ausiliarie opzionale. Compatibili con tutta la gamma di impugnature multifunzione FLUIDEA.

Joystick idraulici JH2

Corpo monoblocco in ghisa, pressione max. in ingresso 100 bar, pressione max. ridotta 60 bar; ampia scelta di curve di regolazione lineari o spezzate, con e senza step; dispositivi di aggancio a fine corsa e frizione regolabile. Disponibili in versione unità singola o modulare con combinazioni fino a 12 elementi. Compatibili con tutta la gamma di impugnature multifunzione FLUIDEA.

Pedali idraulici PH

Pedali idraulici proporzionali; disponibile in 4 versioni con 1 o 2 raccordi di uscita e con pedale singolo o doppio; pressione max. in ingresso 100 bar, pressione max. ridotta 60 bar; portata in ingresso da 5 a 15 l/min; ampia scelta di curve di regolazione lineari o spezzate, con e senza step; raccordi da 1/4"BSP.

Alimentatori idraulici HSU

Corpo in acciaio; pressione in ingresso: 10 bar min., 350 bar max.; pressione ridotta in uscita fino a 70 bar max.; valvola di sicurezza integrata sulla linea dei servocomandi; da 1 a 3 raccordi di ingresso da 1/4"BSP; elettrovalvole selettrici opzionali a 12 e 24 VDC; accumulatore a membrana opzionale in 4 grandezze da 350, 500, 750 e 1.140 cc

.

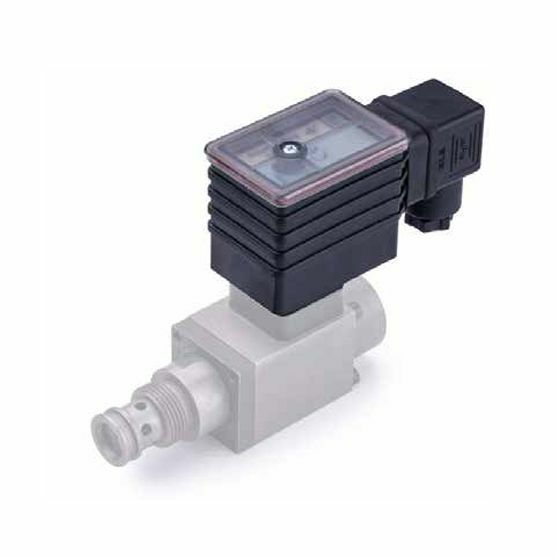

Valvole riduttrici di pressione ERP

Elettrovalvole riduttrici di pressione proporzionali; disponibili in versione singola e doppia per assemblaggio modulare fino a 15 sezioni; pressione di ingresso da 30 fino a 350 bar; pressione ridotta in uscita da 20 fino a 320 bar; portata di ingresso 5-30 l/min; raccordi 1/4"BSP e a flangia CETOP 3; alimentazione 12-24 VDC; basi di montaggio opzionali per versioni CETOP 3.

Joystick elettrici JEO

Joystick elettrico biasse a contatti on-off in circuito n.a. o n.c.; cinematismo particolarmente robusto ed affidabile per applicazioni gravose; movimenti singoli a croce N-S-E-W o doppi combinabili in diagonale; standard a 4 micro con opzioni a doppio micro su ciascun asse fino a 8 contatti sequenziali a coppie; impugnature multifunzione cilindriche o ergonomiche; cablaggi di ingresso e uscita personalizzabili con connettori circolari a tenuta stagna.

Joystick elettrici JEOP

Joystick elettrico biasse combinato proporzionale e on-off; utilizza il cinematismo della serie JEO integrato con potenziometri lineari; movimenti singoli a croce N-S-E-W o doppi in diagonale; segnali potenziometrici e on-off combinati o disgiunti; alimentazione 12-24 VDC; resistenza potenziometro 5 kOhm; temperatura ambiente -20 + 85°C; compatibile con le impugnature ergo Fluidea.

Joystick elettrici JEOPM

Joystick elettrico monoasse combinato proporzionale e “on-off”; segnali potenziometrici e on-off abbinati o disgiunti su ciascun lato NORD-SUD; opzionale frizione di arresto in ogni posizione; alimentazione 12-24 VDC; resistenza potenziometro 5 kOhm; temperatura ambiente -20 + 85°C; compatibile con le impugnature ergo Fluidea.

Joystick elettrici JEP

Joystick elettrico biasse proporzionale ad effetto Hall; cinematismo robusto per applicazioni gravose; tensione di alimentazione 5 VDC; segnale di uscita 0,5-2,5-4,5 V per asse; opzionale versione a 2 uscite per asse; classe di isolamento IP68; durata meccanica 15.000.000 di cicli; temperatura ambiente -40 + 85 °C; compatibile con le impugnature ergo Fluidea.

Joystick elettrici JEP2

Joystick elettrico biasse proporzionale ad effetto Hall;costruzione robusta e compatta; tensione di alimentazione 8-32 VDC; disponibile in versione base con segnale di uscita analogico 0,5-2,5-4,5 V per asse o con scheda PWM integrata con segnale di uscita in corrente da 100 a 1.600 mA, 100 Hz; potenza max di uscita 2 A; tempo di rampa regolabile da 0,05 a 5 sec; settaggio remoto da PC via RS232 con CD di programmazione; opzione CANbus

.

Pedali elettrici PEP

Pedali elettrici proporzionali robusti e affidabili per applicazioni gravose; sistema ad effetto Hall con sensori isolati in classe IP68S; opzioni a 1 e a 2 canali di uscita; tensione di ingresso 12 e 24 VDC; segnale di uscita analogico da 0-2,5-5 VDC; opzione CANbus; protezione EMI/RFI fino a 100V/M

.

IMPUGNATURE MULTIFUNZIONE

Descrizone impugnature multifunzione

Impugnature cilindriche IC

Impugnature cilindriche multifunzione; pulsanti on-off instabili e bi-stabili fino ad un massimo di 5 con protezione IP65 e durata di 1.000.000 di cicli; rocker a bilanciere a 2 e 3 contatti instabili e stabili; ampia scelta di raccordi di montaggio e di aste diritte e piegate; cablaggi standard e personalizzati.

Impugnature ergo IE2

Impugnature ergonomiche multifunzione; pulsanti on-off da 1 fino a 18 con protezione IP65 e 1.000.000 cicli di durata elettrica e meccanica; pulsanti a bilanciere; roller proporzionali ad effetto Hall anche con elettronica integrata; pulsante di sicurezza opzionale; vasta scelta di raccordi di montaggio e basi magnetiche; cablaggi standard e personalizzati.

Impugnature ergo IG3DS

Impugnature ergonomiche multifunzione "soft touch contour" per impieghi gravosi; disegno d’avanguardia; opzioni DX e SX; personalizzazione con pulsanti e rocker su tutti i lati; adatta per applicazioni mobili e statiche; ampia gamma di adattatori di montaggio; cablaggi standard o personalizzati.

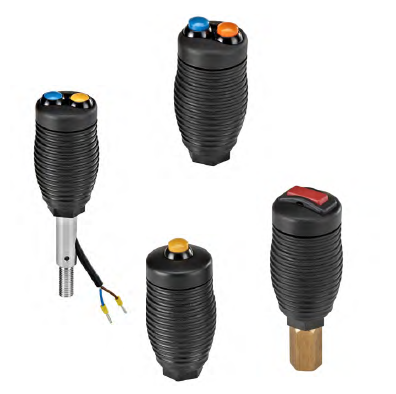

Impugnature a pomello IP1

Fornibili senza pulsanti o con 1 pulsante singolo oppure a mini-joystick con 4 contatti instabili; protezione IP65 e durata 1.000.000 di cicli meccanici e elettrici; montaggio a pressione o filettato; aste opzionali diritte o piegate; cablaggi standard o personalizzati.

ELETTRONICA DI REGOLAZIONE

Descrizone elettronica di regolazione

Elettronica di regolazione ELR

.

RADIOCOMANDI

Descrizone radiocomandi

Radiocomandi RCI

.

PULSANTIERE

Descrizone pulsantiere

Pulsantiera PU1

Pulsantiera tipo PUL04P; 4 joystick monoasse proporzionali ad effetto HALL; scheda elettronica integrata con segnali di uscita PWM; programmazione delle rampe e dei tempi di risposta; led di rete, pulsante di emergenza; cablaggio opzionale personalizzanile con connettori circolari a tenuta.

Pulsantiera PU2

.

Pulsantiera PRL

Pulsantiere pensili unifilari per circuiti ausiliari; design ergonomico, maneggevoli e affidabili per impieghi gravosi. Materiali resistenti agli agenti atmosferici, agli oli, e agli urti. Disponibili in 6 dimensioni, da 2 a 12 posti; contatti NC e 2NC ad apertura garantita. Tensione max. di esercizio 400 V~; temperatura ambiente - 25°C + 70°C; protezione IP 65. Conformi alle principali normative di sicurezza internazionali

.

Pulsantiera PRS

Pulsantiere pensili, unifilari o bifilari per circuiti ausiliari; disegnate e realizzate per applicazioni gravose. Materiali resistenti agli agenti atmosferici, agli oli, e agli urti. Disponibili nelle versioni da 4 a 14 pulsanti; contatti NC ad apertura garantita. Materiali resistenti agli agenti atmosferici, agli oli e agli urti. Tensione max. di esercizio 400 V~; temperatura ambiente - 25°C + 70°C; protezione IP 65. Conformi alle principali normative di sicurezza internazionali

.

PLANCE E BRACCIOLI

Descrizone plance e braccioli

Plancia di comando portatile PLA

E’ una plancia personalizzabile che include i comandi on-off e proporzionali per la regolazione remota, via cavo, delle unità di potenza. Trova impiego su macchine statiche e mobili che richiedono, per ragioni di visibilità e sicurezza, il controllo a distanza da parte dell’operatore. Solida struttura in lamiera zincata; può includere tutti i componenti di sicurezza e controllo e il kit di cavi personalizzati

.

Bracciolo porta joystick BRA

Utilizzabile come supporto per joystick idraulici o elettrici per il pilotaggio remoto delle funzioni di macchine mobili; struttura rigida in lamiera in acciaio saldato; viene tipicamente installato all'interno della cabina; disponibile nelle versioni DX e SX; predisposto per l'applicazione di comandi on-off ausiliari; può essere fornito cablato con connettore circolare unico a parete e con kit di cavi personalizzati per il collegamento alle unità di potenza.
